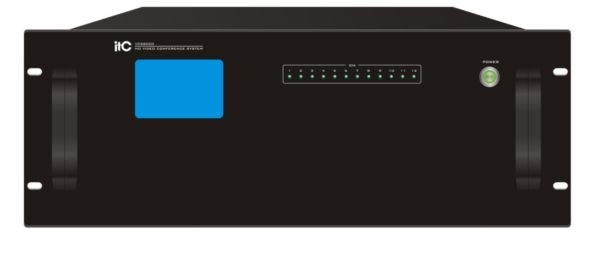

ITC VCS8000





VCS8000 - это Video Conference Controller  – Контроллер управления видеоконференциями.

Встроенное ПО: HD MCU для видеоконференций версии 1.32

Описание:

сервер нового поколения, интегрированный с CMS, CRS, MCU, GK (система управления кодеками, SIP-сервером, сервером многоточечной ВКС и гейткипером H.323, соответственно), с функциями живого вещания и хранения записей, разработанный с возможностью дополнения модулей; поддерживает разрешение HD и даёт вам превосходные возможности видеоконференцсвязи.

Функции:

  1. Встроенная операционная система (не Windows ОС); контроллер использует аппаратный модульный дизайн операторского класса с возможностью установки и/или замены используемых плат и дополнительного ПО, что позволяет серверу работать в режиме онлайн 7дней/24 часа без перерывов в работе.
  2. Поддерживает ITU-T H.323, IETF SIP протокол, а также совместим с RTSP, VCS и другими протоколами связи.
  3. Поддерживает скорость передачи данных (видео + аудио + контент) на подключённый терминал от 64 кбит/с до 8 Мбит/с с разрешениями QCIF, CIF, 4CIF, 480P, D1 (это SD, 576 х 768 пикселей), 720P, 1080P; поддерживаются конференции с участниками на разных скоростях, разных форматах и разрешениях видео, различных протоколах – т.е. полный транскодинг.
  4. Поддерживает протоколы видеокодирования H.264, H.264 MP, H.264 HP, H.265, а также аудио протоколы G.711A, G.711U, G.722, iLBC, G.722.1, G.722.1C, OPUS_16K ,OPUS_24K и OPUS_48K, с частотой передачи звука до 48 кГц.
  5. Имеет возможность выводить данные о состоянии системы в графическом виде. Это относится к загрузке CPU и памяти за период в день, неделю, месяц, год и т.д.; делает понимание состояния ресурсов сервера простым и наглядным.  В реальном времени доступна информация (инфографика) о терминалах, находящихся в режиме online – их количество и статистика состояния соединения; информация о конференциях  — количество конференций, их названия, состояние и длительность.
  6. Один сервер многоточечной ВКС (видеоконференцсвязи) поддерживает 6 групп физических конференций, 32 канала одновременных пользователей в режиме 1080p и 20 одновременных виртуальных конференций.
  7. Поддерживается функция каскадирования MCU (это сервер многоточечной ВКС). В этом режиме может поддерживаться более 1000 пользователей в одной конференции. MCU могут формироваться или как пул ресурсов (объединённая структура облачного типа, когда пользователь не знает, на какой именно из серверов он будет помещён – похоже на ZOOM или WebEx) или в виде распределённой иерархической сетевой архитектуры (отличается ручным созданием и управлением каскадированной конференцией). В обоих случаях реализуется унифицированное управление ресурсами MCU, динамическое распределение (назначение) их ресурсов и бэкапирование конфигураций.
  8. Поддержка передачи контента по протоколу H.239 – одновременная передача двух потоков – участники и контент. Оба потока передаются в разрешении до 1080p30 или 4К30.
  9. В режиме конференции VCS поддерживается одновременная передача контента со всех терминалов (для примера: N терминалов в одной конференции могут посылать N дополнительных потоков (контента) одновременно). Поддерживается смешанное отображение основного потока и потока контента. Поток контента может иметь разрешение 1080p60, так же, как и основной – т.е. одновременно два потока в формате 1080p
  10. Режим конференции H.323 поддерживает многоэкранную раскладку до 64 окон на экране. Поддерживается автоматическое управление раскладками.
  11. Поддерживается функция экрана опроса (голосования), определяющий экран голосования, , сайт проводящий опрос и время проведения опроса – начало и длительность.
  12. В H.323 конференциях поддерживается прямой просмотр живого видео этой конференции через интерфейс управления сервера; также поддерживается функция мгновенного снимка (snapshot) экрана конференции и последующее сохранение его на сервер в виде JPG-файла.
  13. Встроенный гейткипер поддерживает регистрацию терминалов с номерами типа E.164 и позволяет звонить по этим номерам.
  14. Встроенный модуль записи позволяет записывать и сохранять несколько видео и/или аудиозаписей в реальном времени.
  15. Встроенный накопитель объёмом 240 ГБ используется для хранения файлов данных, таких как результаты голосования, авторизации пользователей и их имён, совместно обрабатываемых файлов, видеозаписей, фотоизображений и т.д.; емкость хранилища м.б. увеличена до 4 ТБ.
  16. Функция именования видеотерминалов: вы можете установить принцип (тему) имён видеотерминалов, вид экранной раскладки, местоположение окна терминала на экране, отображение окна ведущего для этого терминала, имя-подпись для этого терминала на экране конференции; по завершении ввода данных они могут быть сконвертированы в формат таблицы Excel и загружены на ваш компьютер.
  17. Функция вещающего (broadcast) сайта. В этом режиме раскладка экрана конференции переключается на отображение только вещающего сайта. Все сайты в конференции видят только вещающий сайт.
  18. Поддержка устройств, использующих протокол RTSP, отслеживаемая IP-камера может принимать участие в конференции и бесшовно стыковаться с системой управления конференцией.
  19. Встроенная функция поддержки режима видеостены. Вы можете напрямую подключить FHD 1080p HDMI выход к дисплею большого размера. Поддерживается 12-канальный выходной HDMI интерфейс.
  20. Режим видеоконференции поддерживает работу с данными, например, электронную белую доску, электронное голосование, перекличку в конференции, разделение файлов и т.д.
  21. Поддерживаемые сетевые функции: ping, traceroute, network bandwidth test и т.д. в составе веб-интерфейса управления сервером. Статистика данных о вызове в реальном времени: статусы аудио, видео и контента, включая количество потерянных пакетов, протокол кодирования, частоту кадров, задержки и т.д.
  22. Поддерживается коррекция сетевых ошибок FEC, которая позволяет сохранить хорошее качество изображения при потерях до 20% пакетов и кратковременных больших потерях пакетов. Изображение не становится «мозаичным» и сохраняет плавность.
  23. Функция живого вещания поддерживает RTMP и HLS вещательные режимы; вы можете сами выбрать окно вещания или совместный (композитный, видео + контент) медиапоток в вашей конференции как источник живого вещания и в любой момент переключить источник вещания.
  24. Поддерживается доступ через браузер или соответствующий медиаплейер по IP-адресу сетевого интерфейса для просмотра живого вещания. Этот доступ защищён паролем. Число участников просмотра живого вещания не ограничено, но вы всегда можете узнать их количество через веб-интерфейс сервера.
  25. Поддерживается подключение мобильных устройств для просмотра живого вещания путём сканирования QR-кода, а также возможность общения в текстовом чате во время живого вещания конференции.
  26. Для безопасности вы можете установить пароль на вход в конференцию, на управление конференцией и пароль администратора на глобальное управление сервером; поддерживается также 128-битный алгоритм шифрования AES и стандарт шифрования видеоконференций H.235 в протоколе H.323) для увеличения их безопасности.
  27. Используя SDK (Software Development Kit – руководство по программированию вспомогательного ПО) можно создать приложения для планирования конференций, сбора данных о проходящих конференциях, останавливать конференции, удалять их, вызывать неподключившихся участников, устанавливать тех, кто может смотреть контент, включать запись конференции, запускать живое вещание, устраивать опрос, управлять камерами, посылать бегущую строку, устанавливать заголовки страниц сервера, изменять раскладки экрана; управление состоянием каждой конференции может быть легко интегрировано с системами других производителей.
  28. Поддерживаются уведомления о конференции через SMS или e-mail; соответствующие сообщения уведомления могут быть установлены для проведения конференции, смены конференции и отмены конференции; для мобильного приложения клиента есть поддержка функции уведомления сообщений через это приложение.
  29. Поддержка китайских и английских субтитров, баннеров, прокрутки сообщений, отображение названия места проведения и для отображения вспомогательных функций конференции дисплее.
  30. Поддержка доступа программных видеотерминалов к видеоконференции и реализации двух потоков – видео и контент. В режиме видеоконференции также поддерживаются функции электронной белой доски, голосования, проверки присутствия, идентификации пользователя и т.д. Есть версии программных терминалов для Windows и MacOS, а также для планшетов на Android и iOS.
  31. Используется интеллектуальное управление потоком данных, включающее автоматическую регулировку протокола кодирования и скорости связи. Когда в сеансе связи стартуют протоколы аудио- и видеокодирования, то MCU автоматически регулирует их параметры для каждого терминала в соответствии с размером изображения этого терминала на экране. Сразу после того, как скорость кодирования начинает согласовываться, MCU дополнительно учитывает уровень скорости связи с уровнем потери пакетов, задержкой передачи пакетов и качеством передаваемого сигнала (изображения и видео).
  32. Сервер имеет мощные средства аудиообработки и управления аудиопотоками. Поддерживается синхронизация звука и изображения, интеллектуальное многоканальное микширование, эхоподавление, автоматическую регулировку уровня сигнала, шумоподавление, управление звуком с сайтов (ручное управление включением и выключением звука от любого сайта). Поддерживается автоматическое выключение звука (микрофона) после выступления в конференции, а также функции все микрофоны выключены (кроме ведущего – примечание СК), все микрофоны включены (все говорят), а также много других дополнительных функций.
  33. Поддерживается режим индикации по голосу. Когда участник конференции начинает говорить, то изображение с его терминала выделяется цветной рамкой, отличающейся от изображения других участников.
  34. В видеоконференции поддерживается режим контроля ведущим (chairman control). В этом режиме ведущий может через свой терминал управлять конференцией и раскладками экрана.
  35. Поддержка выборочного декодирования аудио и видео, когда аудио и видео декодируются синхронно или декодируется только аудио.
  36. Функция повторного вызова участника конференции. Если в конференции установлена эта функция, то в случае случайного обрыва соединения (например, из-за потерь пакетов, а не тогда, когда участник отключается самостоятельно и сервер получает от терминала сигнал о завершении сеанса) сервер будет автоматически вызывать терминал участника каждые 10 секунд, пока тот не подключится к конференции. Вы можете установить ограниченное число повторов вызовов. По окончании числа повторов сервер прекратит попытки вызвать этого абонента. Также есть установка «никогда не пытаться повторить вызов». В этом случае при случайном обрыве соединения сервер не будет пытаться повторно вызвать абонента.
  37. Поддержка управления камерой терминала через веб-интерфейс сервера – повороты вверх, вниз, вправо, влево, фокусировка и масштабирование (зум).
  38. Вы можете установить положение участника на экране, цвет шрифта для надписей, цвет фона, размер шрифта и его прозрачность для его имени и для того имени, которое отображается для всех остальных сайтов.
  39. Поддерживаются баннеры, в т.ч. на экране конференций, можно установить показ баннера, размер шрифта, его цвет, цвет подложки и её прозрачность.
  40. Поддерживаются сообщения типа «бегущая строка», для них доступны изменение скорости движения, размера шрифта, его цвета, цвета фона и прозрачности, а также число повторений.
  41. Существует набор функций управления конференцией, включая продление времени конференции, окончание конференции, настройку экрана каскадирования, определение сайта председателя (ведущего) конференции, автозаполнение экрана, ручную установку раскладки экрана, аудио подсказки и интерактивная входная очередь, передача голоса, видеоприглашения, передача видео, регулировка видео, информационные запросы, произнесение имени, передача прав ведущего, вызов и отключение участника, управление группами, задание экрана просмотра и т.д.
  42. Web-интерфейс управления реализован на китайском и английском языках. Он включает управление устройствами (терминалами), пользователями, обеспечивает удалённый доступ через Telnet и SSH, а также выполняет разделением пользователей на группы соответственно их заданным функциональным или региональным характеристикам.
  43. Имеется система мониторинга аппаратных средств, которая позволяет контролировать состояние каждого аппаратного модуля в реальном времени и выдавать предупреждение при их ненормальной работе.
  44. Поддерживается удалённое управление сервером, а также апгрейд с удалённого компьютера.
  45. Поддерживается управление правами пользователей, включая различные права на управление сервером и конференциями, а также назначение разных прав различным группам пользователей.
  46. Поддерживается приоритет голосовой связи и режим QoS (Quality of Service – качество обслуживания).
  47. Система может использовать сетевые протоколы IPv4 и IPv6 с возможностью прохода роутеров и файрволов для обеспечения безопасности серверной системы, с поддержкой настроек QoS, NAT, туннелей H.245 и других параметров.
  48. Поддерживается горячее резервирование в системе из двух серверов. Если главный сервер выходит из строя, в том числе из-за сетевых проблем или проблем с питанием, то центральный сервер управления переносит конференцию и относящиеся к ней данные с него на запасной (standby) сервер. Время переключения занимает не более 10 секунд.

Спецификация:





Модель VCS8000

 B8C4 / B16C4 / B16C4D* /B32C4 / B32C4D*

«D» — Dual network, разделение сетей

 B8C6/B8C6D*/B16C6/B16C6D*/B32C6/B32C6D*



«D» — Dual network, разделение сетей



P48C6/P64C6

 P48C10/P64C10/P64C10D/P96C10/P96C10D/ P128C10D/P160C10D/P200C10D

«D» — Dual network, разделение сетей
Класс Серия «B» (Basic — начальный уровень) Серия «P» (Professional — уровень предприятия)
  D* — модификация серверов для работы с двумя IP-сетями (например, внутренняя сеть LAN и внешняя сеть Интернет) в режиме гарантированного Firewall (только вызовы H.323 и SIP)
Емкость,  пользователей 8 / 16 / 16 / 32 / 32 8 / 16 / 16 / 32 / 32 48 / 64 48 / 64 / 64 / 96 / 96 / 128 / 160 / 200
Число одновременных конференций 4 группы физических конференций 6 групп физических конференций 6 групп физических конференций 10 групп физических конференций


Количество плат

 3 платы; 2 платы медиаресурсов ( 2 х 2 конференции = 4 физические конференции), одна сетевая плата 4 платы; 3 платы медиаресурсов ( 3 х 2 конференции = 6 физических конференций), одна сетевая плата 4 платы; 3 платы медиаресурсов( 3 х 2 конференции = 6 физических конференций), одна сетевая плата 6 плат; 5 плат медиаресурсов( 5 х 2 конференции

= 10 физических конференций), одна сетевая плата
Видеовыходы 8 интерфейсов HDMI 12 интерфейсов HDMI 12 интерфейсов HDMI 20 интерфейсов HDMI
Блок питания 100 – 240 В (AC), 50 – 60 Гц 100 – 240 В (AC), 50 – 60 Гц 100 – 240 В (AC), 50 – 60 Гц 100 – 240 В (AC), 50 – 60 Гц
Сетевые порты 2 стандартных сетевых порта RJ-45, 100/1000 Мбит/с 2 стандартных сетевых порта RJ-45, 100/1000 Мбит/с 2 стандартных сетевых порта RJ-45, 100/1000 Мбит/с 2 стандартных сетевых порта RJ-45, 100/1000 Мбит/с
Рабочие температуры 00 – 350 C (работа), -400 – 550 C (хранение) 00 – 350 C (работа), -400 – 550 C (хранение) 00 – 350 C (работа), -400 – 550 C (хранение) 00 – 350 C (работа), -400 – 550 C (хранение)
Относительная влажность 10% — 80% (работа), 0% – 95% (хранение), без конденсации 10% — 80% (работа), 0% – 95% (хранение), без конденсации 10% — 80% (работа), 0% – 95% (хранение), без конденсации 10% — 80% (работа), 0% – 95% (хранение), без конденсации
Уровень шума Менее 50 дБА Менее 50 дБА Менее 50 дБА Менее 50 дБА
Размер 484*530*176 мм 484*530*176 мм 496*484*220 мм 496*484*220 мм
Вес 15 кг 15,5 кг 21,5 кг 25,5 кг



Модель платы VCS-P3536 (плата расширения для VCS8000)
Видеовыходы 4 интерфейса HDMI
Видеостандарты H.263+, H.264 High Profile, H.264 SVC, H.265
Разрешение видео QCIF, CIF, 4CIF, 480P, D1, 720P, 1080P, 4K(VCS)
Протокол контента H.239
Разрешение контента XGA, 720P, 640×480, 1280×1024, 1080P, 4K(VCS)
